・規格品ブッシュ

| AKタイプ | BKタイプ | CKタイプ | DKタイプ | EKタイプ |
| FKタイプ | GKタイプ |

・規格品止めネジ

| TKタイプ |

・規格品止めガネ

| RKタイプ |

・ショートタイプブッシュ

| SAK | SBK |
※ショートタイプは頻度の高いジャストサイズのみのラインナップとなっています。

固定ブッシュ

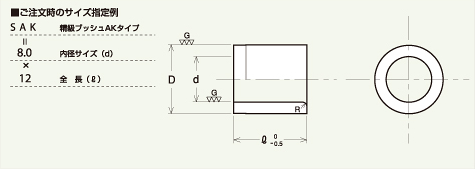

  • AKタイプ ツバなし固定ブッシュ
  • 精  級SAK
  • 並  級AK
  • リーマ用

ガイドブッシュは不要です。 直接圧入します。

AKタイプ ツバなし固定ブッシュ

AKタイプ ツバなし固定ブッシュ

▲pagetop

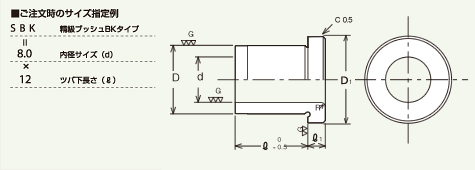

  • BKタイプ ツバ付固定ブッシュ
  • 精  級SBK
  • 並  級BK
  • リーマ用BRK

ガイドブッシュは不要です。 直接圧入します。

BKタイプ ツバ付固定ブッシュ

BKタイプ ツバ付固定ブッシュ

▲pagetop

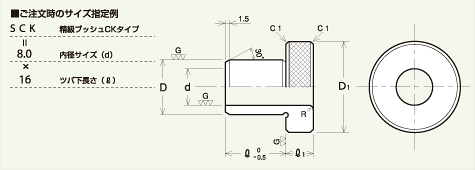

  • CKタイプ 差込ブッシュ
  • 精  級SCK
  • 並  級CK
  • リーマ用CRK

ブッシュプレートにGKを圧入します。 手で挿入できます。

CKタイプ 差込ブッシュ

CKタイプ 差込ブッシュ

▲pagetop

  • DKタイプ 右回り切欠差込ブッシュ
  • 精  級SDK
  • 並  級DK
  • リーマ用DRK

ブッシュプレートにGKを圧入します。 止めネジ、止めガネで差し込みブッシュの回るのを防止します。

DKタイプ 右回り切欠差込ブッシュ

DKタイプ 右回り切欠差込ブッシュ

▲pagetop

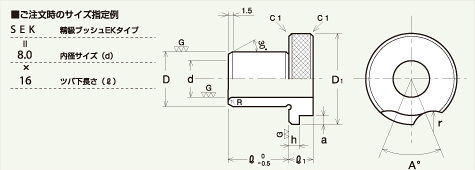

  • EKタイプ 左回り切欠差込ブッシュ
  • 精  級SEK
  • 並  級EK
  • リーマ用ERK

ブッシュプレートにGKを圧入します。 止めネジ、止めガネで差し込みブッシュの回るのを防止します。

EKタイプ 左回り切欠差込ブッシュ

EKタイプ 左回り切欠差込ブッシュ

▲pagetop

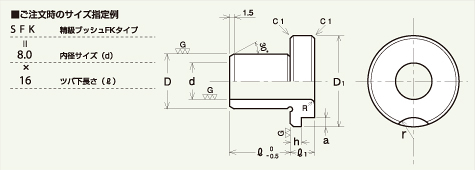

  • FKタイプ 切込差込ブッシュ
  • 精  級SFK
  • 並  級FK
  • リーマ用FRK

ブッシュプレートにGKを圧入します。

FKタイプ 切込差込ブッシュ

FKタイプ 切込差込ブッシュ

▲pagetop

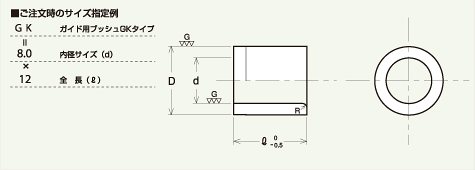

  • GKタイプ ガイド用固定ブッシュ
  • 対応差込ブッシュ CK・DK・EK・FKタイプ

差し込みブッシュをスムーズに挿入、交換するガイドとして使用 固定ブッシュは正しく圧入してください。

GKタイプ ガイド用固定ブッシュ

GKタイプ ガイド用固定ブッシュ

▲pagetop

  • TKタイプ 止めネジ
  • 対応差込ブッシュ DK・EK・FKタイプ

ドライバーで固定します。 六角レンチで固定します。

TKタイプ 止めネジ

TKタイプ 止めネジ

▲pagetop

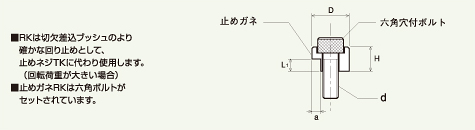

  • RKタイプ 止めガネ
  • 対応差込ブッシュ DK・EK・FKタイプ

ドライバーで固定します。 六角レンチで固定します。

RKタイプ 止めガネ

RKタイプ 止めガネ

▲pagetop

ショートタイプ

  • 短いタイプ ツバなし固定ブッシュ
  • 精  級SAKのみのラインナップとなります。

ガイドブッシュは不要です。 直接圧入します。

AKタイプ ツバなし固定ブッシュ

AKタイプ ツバなし固定ブッシュ

▲pagetop

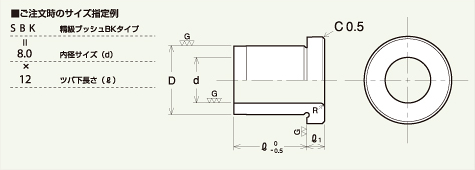

  • 短いタイプ ツバ付固定ブッシュ
  • 精  級SBKのみのラインナップとなります。

ガイドブッシュは不要です。 直接圧入します。

BKタイプ ツバ付固定ブッシュ

BKタイプ ツバ付固定ブッシュ

▲pagetop
